Mini Détecteurs de défauts FD700

Gamme complète de jauges portables pour une détection de défauts rapide & précise, idéale pour une les inspections sur site.

Catégories : ,
Marque:elcometer
Brands

La gamme de détecteurs de défauts portables FD700 offre une technologie de détection de défauts dernier cri et des capacités de mesure d’épaisseur de matériaux très avancées.

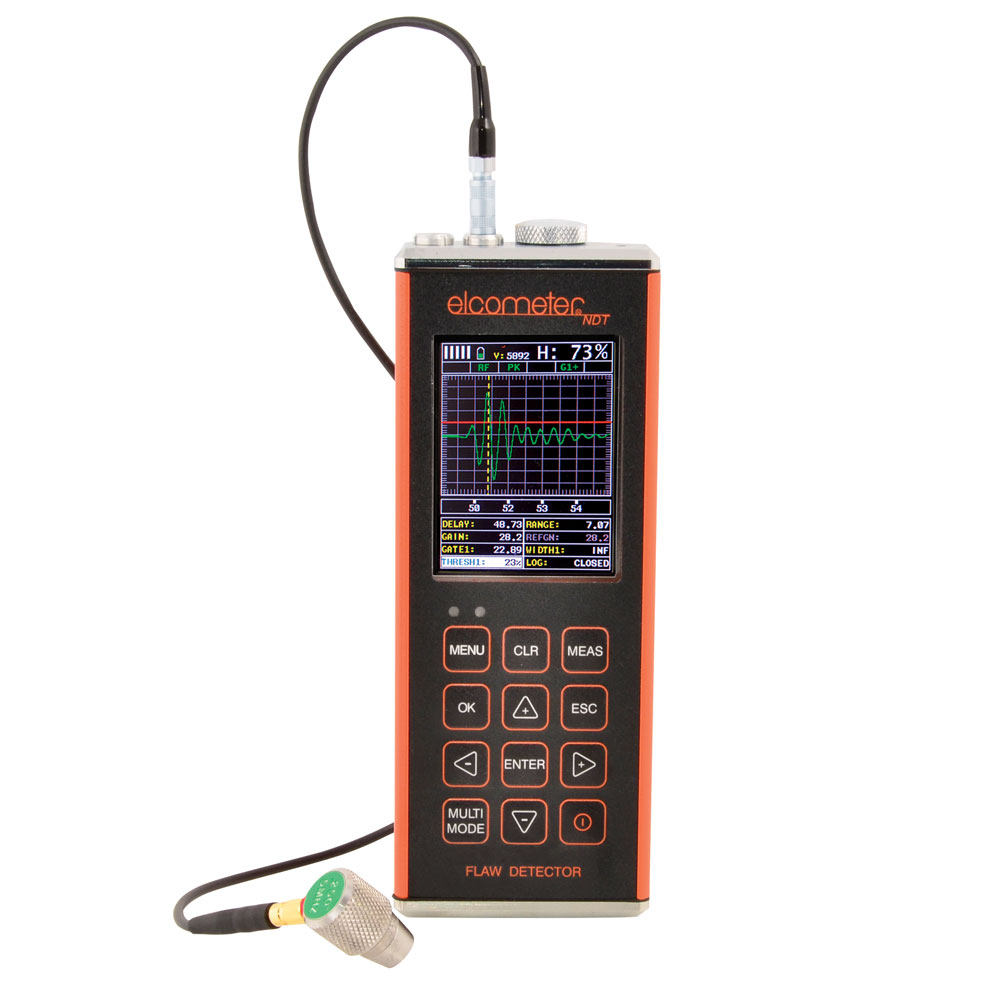

Le mini détecteur de défauts Elcometer FD700 existe en deux modèles : FD700+ et FD700DL+.

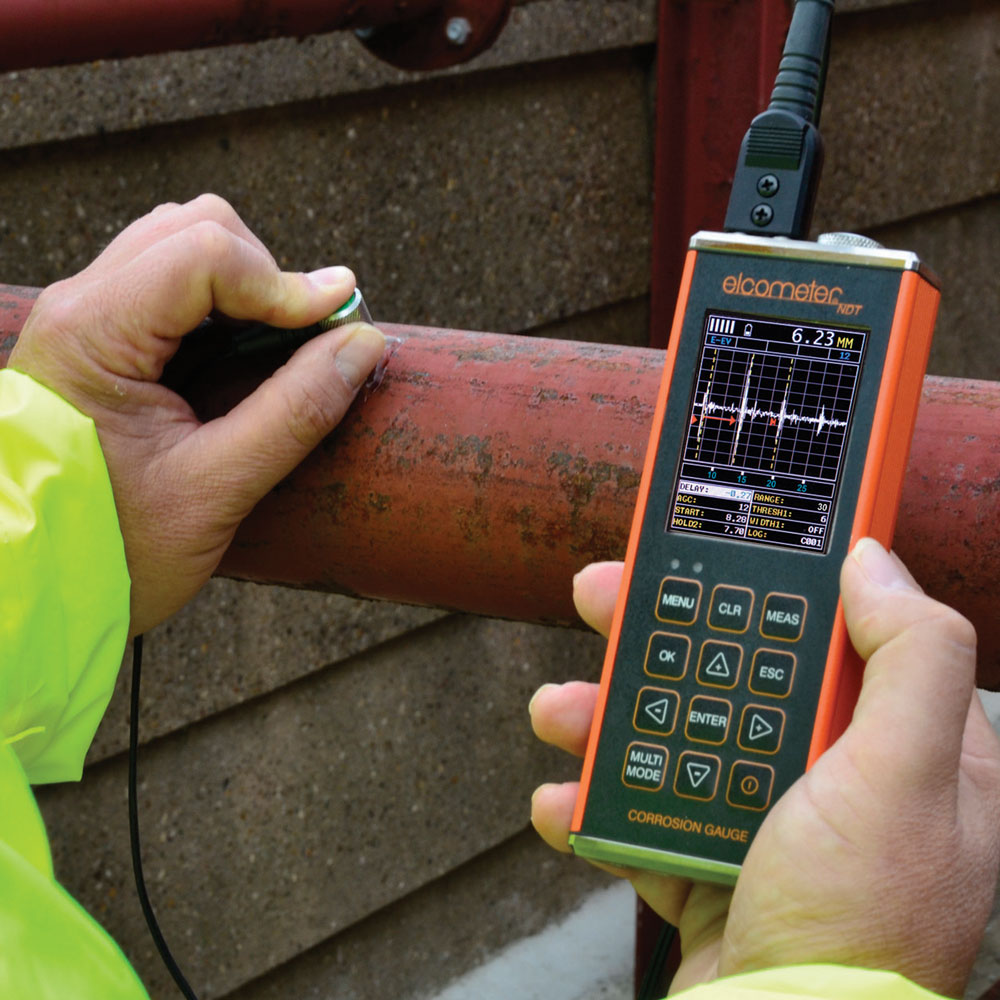

Que vous soyez sur site ou en laboratoire, ces jauges constituent l’outil idéal pour tous vos besoins de détection de défauts.

La fonction ‘Gain corrigé en fonction du temps’ (TCG) compense automatiquement l’atténuation du son à travers un matériau et augmente de fait considérablement les performances de la jauge.

Le modèle FD700DL+ permet de stocker jusqu’à 8,000 mesures avec image A/B-scan dans des lots alpha-numériques, et possède une fonction acquisition de données complète avec sortie RS232 vers le logiciel de gestion des données ElcoMaster®.



FD700 Flaw Detection Caractéristiques:

  • Visibilité exceptionnelle à la lumière du jour (AMOLED)
  • Ecran couleur VGA (320×240 pixels)
  • Outils de dimensionnement : DAC, AWS, TCG, DGS
  • Fréquence de répétition d’impulsion : 8 à 333 Hz, réglable
  • Taux de rafraichissement de l’écran : Réglable 60 & 120 Hz
  • Détection : Z-Cross, Flanc & Pic
  • Automatique : zéro sonde, reconnaissance sonde, et compensation de la température
  • Mesure : nombreux modes pour répondre à diverses applications
  • Grande capacité de stockage des données dans divers formats : grille alpha-numérique et séquentielle avec identifiant auto.
  • Transfert vers le logiciel de gestion des données ElcoMaster®





Pulsed Echo (P-E) Measurement Mode Echo Echo (E-E) Measurement Mode Pulsed Echo Temp Comp (PETP) Measurement Mode Pulsed Echo Coating Thickness (PECT) Measurement Mode Echo Echo Verify (EEV) Measurement Mode Coating Thickness (CT) Measurement Mode

caractéristiques techniques

Modèle & Code article FD700+& FD700DL+
Affichage valeurs épaisseur matériau

■
Affichage coupe transversale B-Scan

■
Affichage valeurs B-Scan

■
Affichage barre scan

■
Affichage épaisseur revêtement

■
Affichage A-Scan Rectifié +,Rectifié -, Forme Onde Complète (RF)
Modes Détection de Défauts TRIG, DAC, AWS, TCG, Passage à Zéro, Flanc, Pic
Mode de Mesure1 PE, PETP (Compensation Temp.),
EE (ThruPaint™), EEV, CT (Coating) & PECT
Cadence de mesure (mode épaisseur)
Manuel
Mode Scan
Affichage barre scan		 4 mesures par seconde
32 mesures par seconde
6 mesures par seconde
Précision de Mesure2 PE:      0,63 – 30.480mm (0,025 – 1.200 pouces)
PETP: 0,63 – 30.480mm (0,025 – 1.200 pouces)
EE:      1,27 – 102mm (0,050 – 4,000 pouces)
EEV:   1,27 – 25,4mm (0,050 – 1,000 pouces)
CT:      0,01 – 2,54mm (0,0005 – 0,100 pouces)
PECT: 0,63 – 30.480mm (0,025 – 1.200 pouces)
PECT: 0,01 – 2,54mm (0,0005 – 0,100 pouces)
Précision de Mesure2

±0,01mm (±0,001 pouces)
Measurement Resolution 0,01mm (0,001 pouces)
Velocity Calibration Range 256 – 16.000m/s (0,0100 – 0,6300po/ms)
Fonctions supplémentaires:
Mode Scan Grande Vitesse

■
Mode Différentiel

■
Mode Alarme Limite

■
Vitesse affichage B-Scan vitesse affichage réglable
Réglages d’étalonnage 6 config. usine & 64 config. utilisateur
transférables vers ou à partir des archives PC
Portes 3 portes entièrement ajustables :
start, stop, largeur & seuil
Amortissement réglable ; impédance adaptée pour optimiser les performances du transducteur
Type de Générateur d’Impulsion

double générateurs 200 volts d’ondes carrées avec largeur d’impulsion réglable

(pointe, finesse, largeur) et arrêt/poussée 50 volts pour une meilleure pénétration
Gain contrôle de gain automatique (AGC) ou
manuel avec plage 110 dB (résolution 0,2 dB)
Minutage TCXO 25 MHz de précision à action unique
100 MHz 8 bit numériseur ultra basse puissance 8 bit
Acquisition de Données • 8.000 avec images A/B-scan & configs jauge
•210.000 – revêtement, matériau, épaisseur min, max
• aquisition séquentielle & grille
•identification lot alphanumérique
• OBSTRUCT indique les emplacements indisponibles
Options d’étalonnage 1 & 2 points, vélocité et type matériau
Reconnaissance Sonde automatique
Correction erreur propagation V/duale automatique
Zéro Sonde automatique
Caractéristiques du Mode de Détection de Défauts
Etalonnage Automatique: Longitudinale (droite) ou transversale (angle)
Types de Sonde: Contact simple, dual, retard & angle
Table Vélocité Matériau: Contient des vélocités longitudinales &
transversales pour différents matériaux
TRIG

Affichage trigonométrique propagation faisceau, profondeur, distance surface, et correction surface courbe.

Utilisé avec des sondes d’angle.
DAC

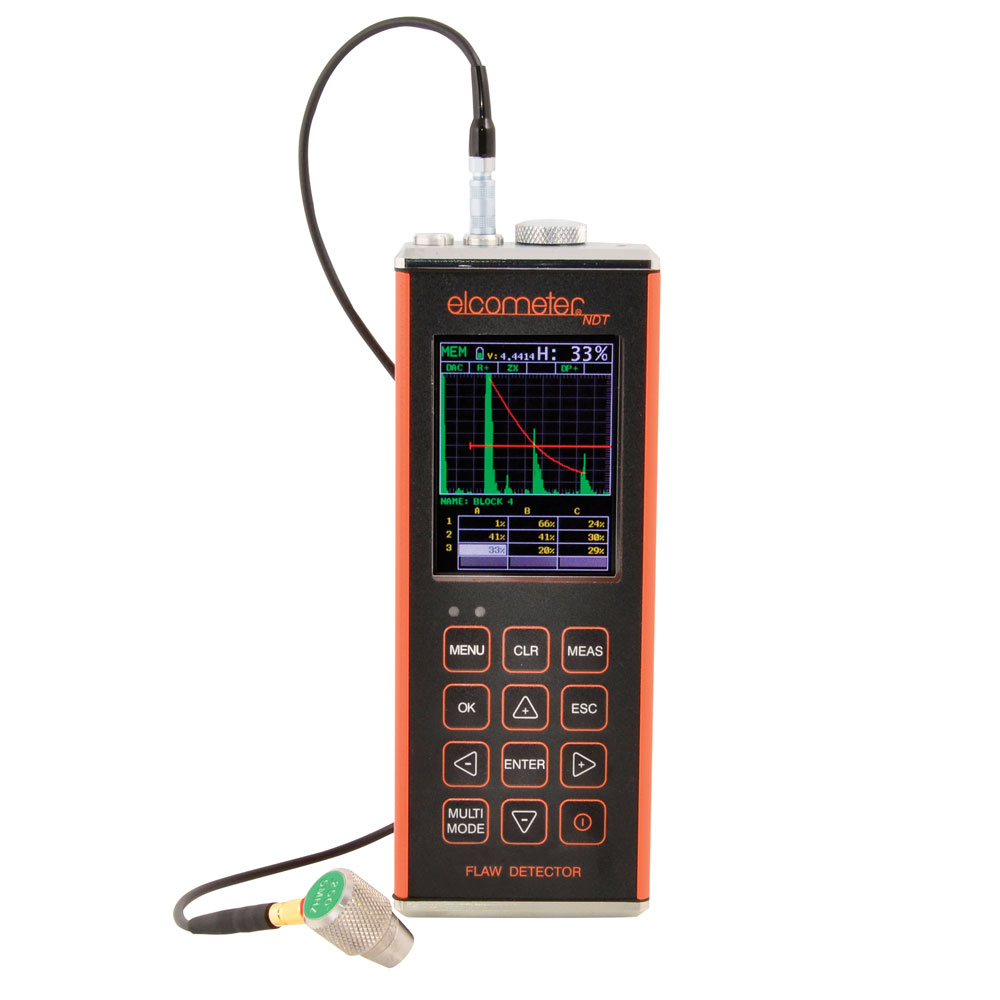

Possibilité d’entrer jusqu’à 8 points pour tracer digitalement une courbe DAC.

Référence -2, -6, -10, (-6/-12), (-6/-14), (-2/-6/-10) dB. Amplitude affichée en %DAC, dB, ou %FSH
AWS Définition automatique de taille de défaut
conformément au code structurel de soudage AWS D1.1
AVG/DGS Définition automatique de taille de défaut via
données sonde. Stockage 64 configs. Client
TCG Gain Corrigé en fonction du Temps. Plage dynanique 50 dB,
20 dB par microseconde, jusqu’à 8 points de définition de courbe
Modes de Détection Passage à zéro, Flanc et Pic
Gel écran Garde la forme d’onde courante à l’écran
Mémoire Pic Capture l’amplitude du pic signal
Fréquence de Répétition de L’impulsion

8 à 2000Hz par pas au choix (8, 16, 32, 66, 125, 250, 333, 1000, 2000Hz)
Largeur d’impulsion 40 à 400 ns. Options au choix 40, 80 & 400 ns (pointe marquée, mince & large)
Bandes de fréquence FD700+ & FD700DL+: Bande large 1,8 – 19 MHz
(-3dB). FD700DL+: Trois bandes étroites à 2MHz, 5MHz, 10MHz
Linéarité horizontale +/- 0.4% FSW
Linéarité verticale +/- 1% FSH
Linéarité amplificateur +/- 1 dB
Mesure Amplitude 0 à 100% FSH, avec résolution 1%
Retard 0 – 999po (25.375mm) en vélocité acier
Affichage écran couleur VGA AMOLED 1/4
zone visible 57,6 x 43,2mm
(2.27 x 1.78 pouces)
Fréquence rafraichissement affichage

60 & 120Hz
Unités (au choix) mm ou pouces
Rétroéclairage luminosité réglable
Indicateur Répétabilité / Stabilité

■
Alimentation 3 x piles alcalines AA
Autonomie (approximative) 12 heures
Témoin Batterie faible

■
Mode sauvegarde batterie auto
Taille (l x h x p) 63,5 x 165,0 x 31,5mm
(2,5 x 6,5 x 1,24 pouces)
Poids (piles incluses) 397g (14oz)

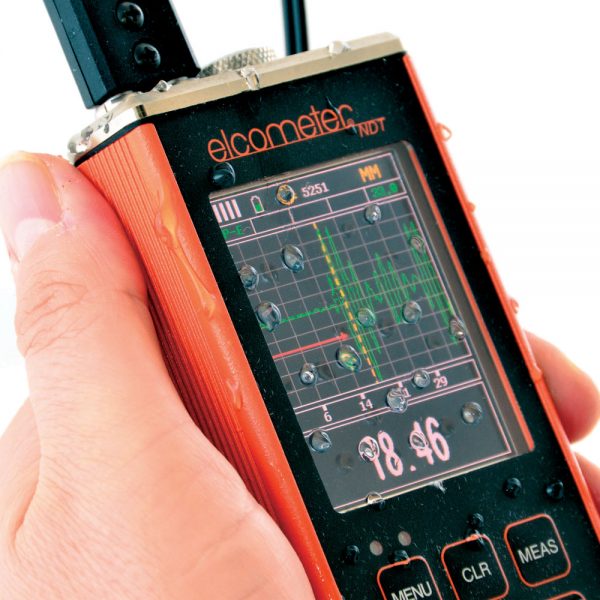

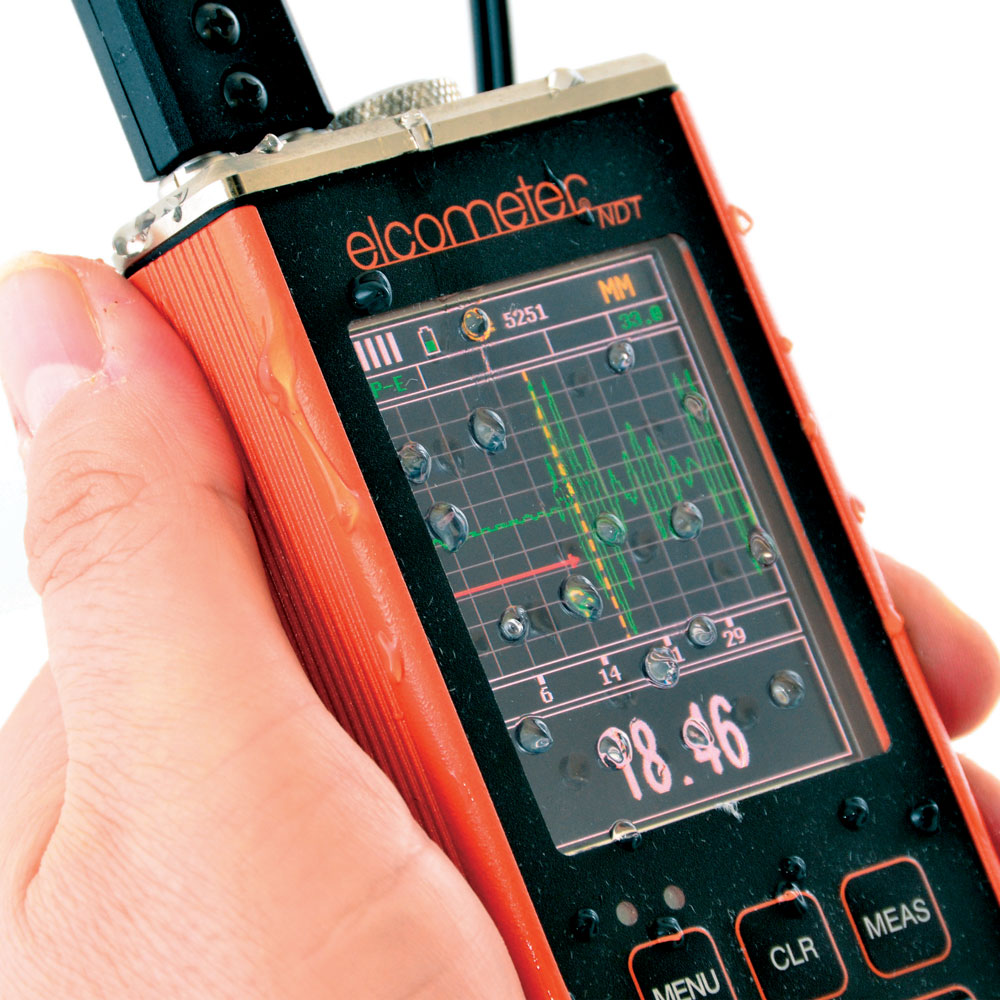

Type de boitier Boitier aluminium avec joint d’étanchéité et clavier étanche à membrane
Type Connecteur Sonde LEMO
Interface RS232 Bi-directionnelle
Colisage

Jauge FD700 ou FD700DL+ Elcometer NDT,  couplant, mallette, mode d’emploi,

certificat de test, 3 x piles AA, ElcoMaster® logiciel & câble de transfert

¹ PE: Mode Impulsion-Echo, EE: Mode Echo-Echo (ThruPaint™).

² La plage de mesure et la précision dépendent du matériau, de l’état de la surface et de la Sonde choisie
