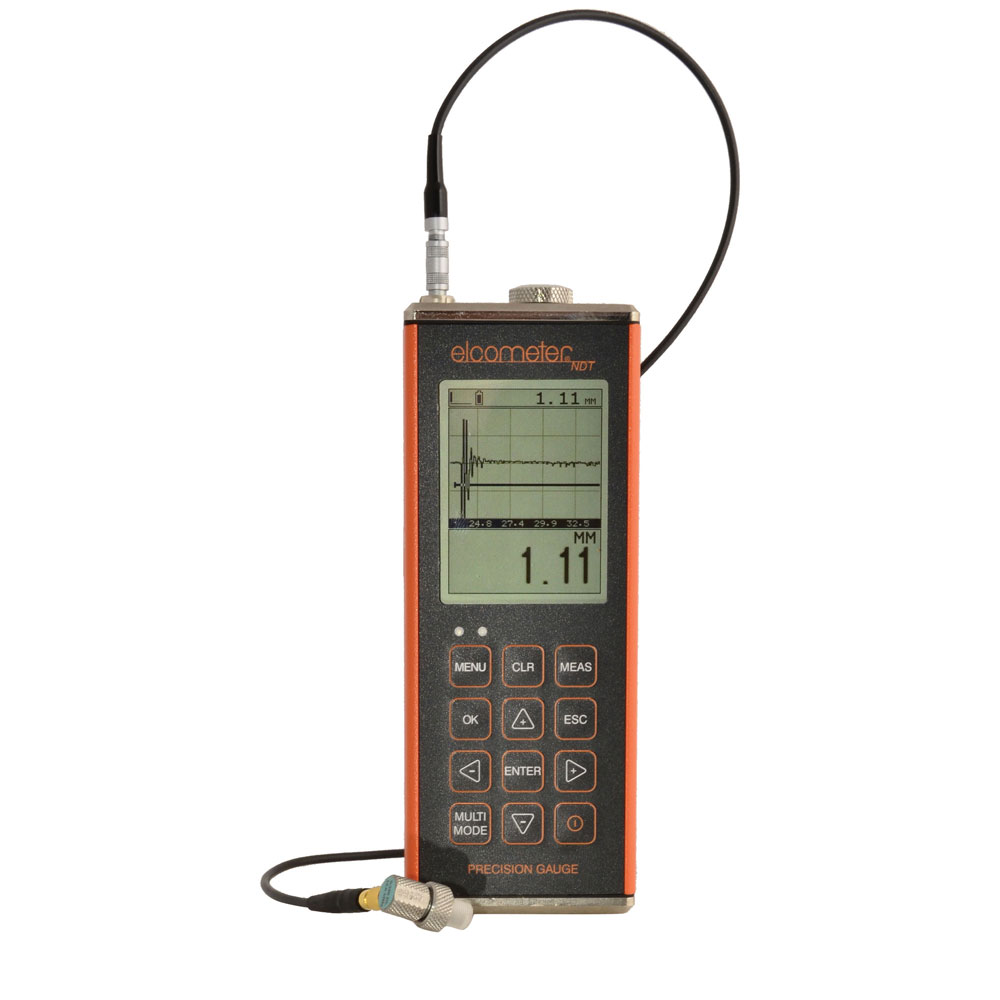

Jauges d’épaisseur de précision PG70ABDL

Avec le PG70ABDL, l’utilisateur peut choisir la résolution entre 0,01 mm ou 0,001 mm (0,001/0,0001 pouces). La jauge affiche la valeur d’épaisseur ainsi que les Scans A et B, permettant ainsi d’évaluer avec précision une grande variété de matériaux.

caractéristiques techniques

Modèle & Code articlePG70ABDLAffichage valeurs épaisseur matériau

■

Affichage coupe transversale B-Scan

■

Affichage valeurs B-Scan

■

Affichage barre scan

■

Affichage A-ScanRectifié +,Rectifié -, Forme Onde Complète (RF)Mode de MesurePE, IE & EE (ThruPaint™)Cadence de Mesure:
Manuel
Mode Scan
Affichage barre scan
4 mesures par seconde
32 mesures par seconde
6 mesures par secondePlage de Mesure PE (contact) sur acier: 1,000 – 25,4mm (0,040 – 1,000 pouces)
PE (contact) sur plastique: à partir de 0,254mm (0,010 pouces)
IE sur acier: 1,27 – 25,4mm (0,050 – 1,000 pouces)
IE sur plastique: à partir de 0,127mm (0,005 pouces)
EE (contact) sur acier: 2,54 – 76,20mm (0,100 – 3,000 pouces) – ThruPaint™
EE sur acier: 0,15 – 12,70mm (0,006 – 0,500 pouces)Précision de Mesure±0,001mm (±0,0001 pouces)Résolution Mesurechoix utilisateur: 0,01mm / 0,001mm (0,001 / 0,0001 pouces)Plage Etalonnage Vélocité1.250 – 10.000m/s (0,0492 – 0,3936po/ms)    Mode Scan Grande Vitesse

■

    Mode Différentiel

■

    Mode Alarme Limite

■

    Résolution au choix

■

    Vitesse affichage B-Scan15 secondes par écran    Réglages d’étalonnage16 config. usine & 48 config. utilisateur transférables vers ou à partir des archives PC    Portes• PE: 1 porte; IE, Plastique et EE: 1 porte avec retenue
• Seuil ajustableType de Générateur d’Impulsiongénérateur d’ondes carrées avec largeur d’impulsion réglable (pointe, finesse, largeur)Gaincontrôle de gain automatique (AGC) ou
manuel avec plage 40 dB (selon mode choisi)Minutage40 MHz avec numériseur ultra basse puissance 8 bitAcquisition de Données     • 12.000 mesures avec forme d’onde
• acquisition grille
• Identification lot alphanumérique
• OBSTRUCT indique les emplacements indisponiblesOptions d’étalonnage1 & 2 points, vélocité et type matériauType de Sondemono-composant avec pointe retard, stylo avec pointe retard & sondes contactTransducer Frequency Range1 – 20MHzReconnaissance Sondemanuel – à choisir dans une listeCorrection erreur propagation V /dualeautomatiqueZéro Sondemanuel (via disque sonde intégré)Affichage1/8 VGA (échelle de gris) zone visible 62 x 45,7mm (2,4 x 1,8 pouces)Unités (au choix)mm ou inchesRétroéclairage LEDon / off / autoIndicateur Répétabilité / Stabilité

■

Alimentation3 x piles alcalines AAAutonomie (approximative)150 heuresTémoin Batterie faible■Mode sauvegarde batterieautoTempérature de fonctionnement-10 à 60ºC (14 à 140ºF)Taille (l x h x p)63,5 x 165,0 x 31,5mm (2,5 x 6,5 x 1,24 pouces)Poids (piles incluses)383g (13.5oz)Boitier aluminium avec joint d’étanchéité et
clavier étanche à membrane

■

Type Connecteur SondeLEMOInterface RS232Bi-directionnelleColisageJauge PG70ABDL Elcometer NDT, couplant, mallette, mode d’emploi, certificat de test,
3 x piles AA, logiciel ElcoMaster^® & câble de transfert

sondes

Transducteurs pour jauges d’épaisseur de précision
Les transducteurs mono-composant de la gamme Elcometer sont conçus pour mesurer avec précision l’épaisseur de matériaux fins.

Type de Connecteur

Adaptées à la mesure de

Adaptées pour

Référence

Diamètre Sonde

Type de composant

Caractéristiques Sonde

Amortissement

Microdot

Dessus

Latéral

Plastiques

Plastiques fins

Acier

Aluminium

Titane

PG70 & PG70DL

PG70ABDL

2.25 MHz Sonde mono-composant de précision

TX2M25CM-4

1/4″

Contact Si/El

Standard

S

■

■

■

■

■

■

■

TX2M25EM-4

1/2″

Contact Si/El

Standard

S

■

■

■

■

■

■

■

5.00 MHz Sonde mono-composant de précision

TX5M00AM-1

1/8″

Contact Si/El

Standard

S

■

■

■

■

■

■

■

TX5M00CM-6

1/4″

Contact Si/El

Standard

S

■

■

■

■

■

■

■

TX5M00EM-5

1/2″

Contact Si/El

Standard

S

■

■

■

■

■

■

■

10.00 MHz Sonde mono-composant de précision

TX10M0BM-1

3/16″

Si/El Ligne à retard

Embout 1/16″

S

■

■

■

■

■

■

■

TX10M0BM-2

3/16″

Si/El Ligne à retard

Angle droit 90°

S

■

■

■

■

■

■

■

TX10M0CM-3

1/4″

Contact Si/El

Standard

S

■

■

■

■

■

■

■

TX10M0AM-1

1/8″

Contact Si/El

Standard

S

■

■

■

■

■

■

■

15.00 MHz Sonde mono-composant de précision

TX15M0CM

1/4″

Si/El Ligne à retard

Standard

S

■

■

■

■

■

■

■

■

20.00 MHz Sonde mono-composant de précision

TX20M0CM

1/4″

Si/El Ligne à retard

Standard

S

■

■

■

■

■

■

■

■

S – Sonde non amorti standard
