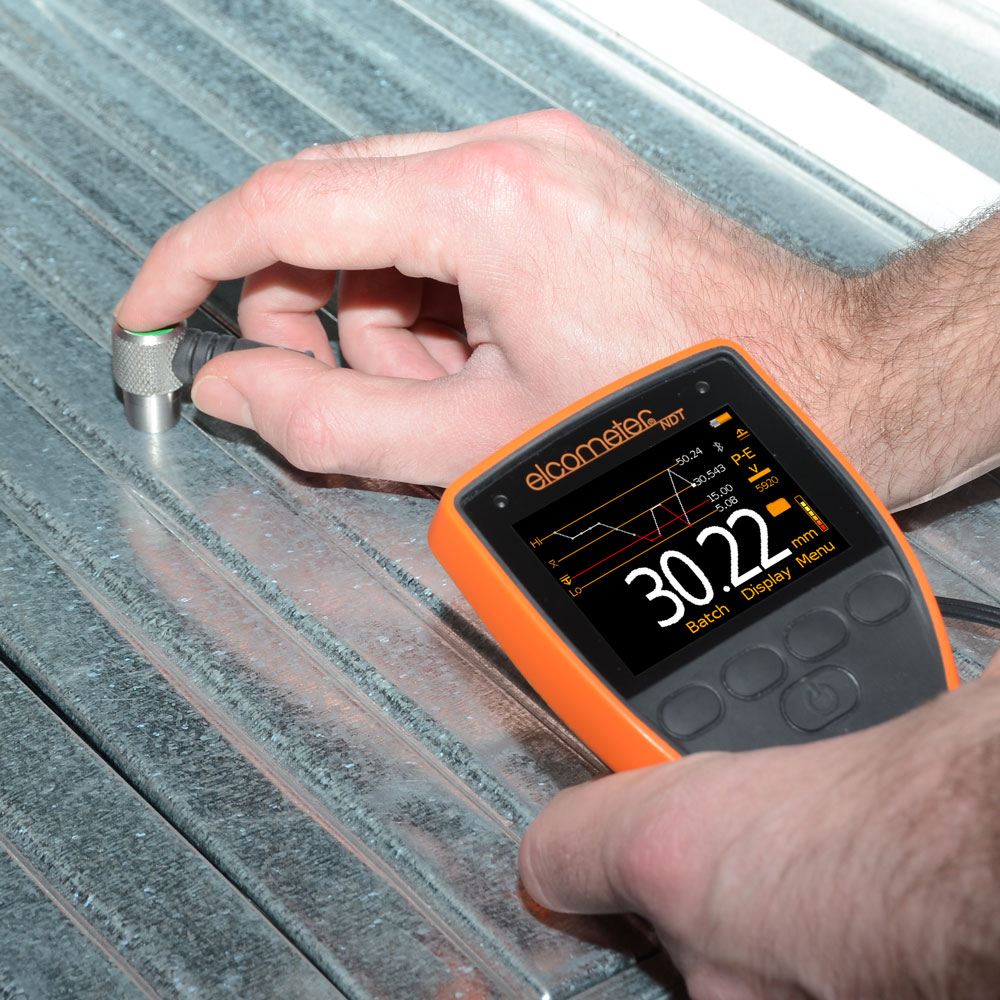

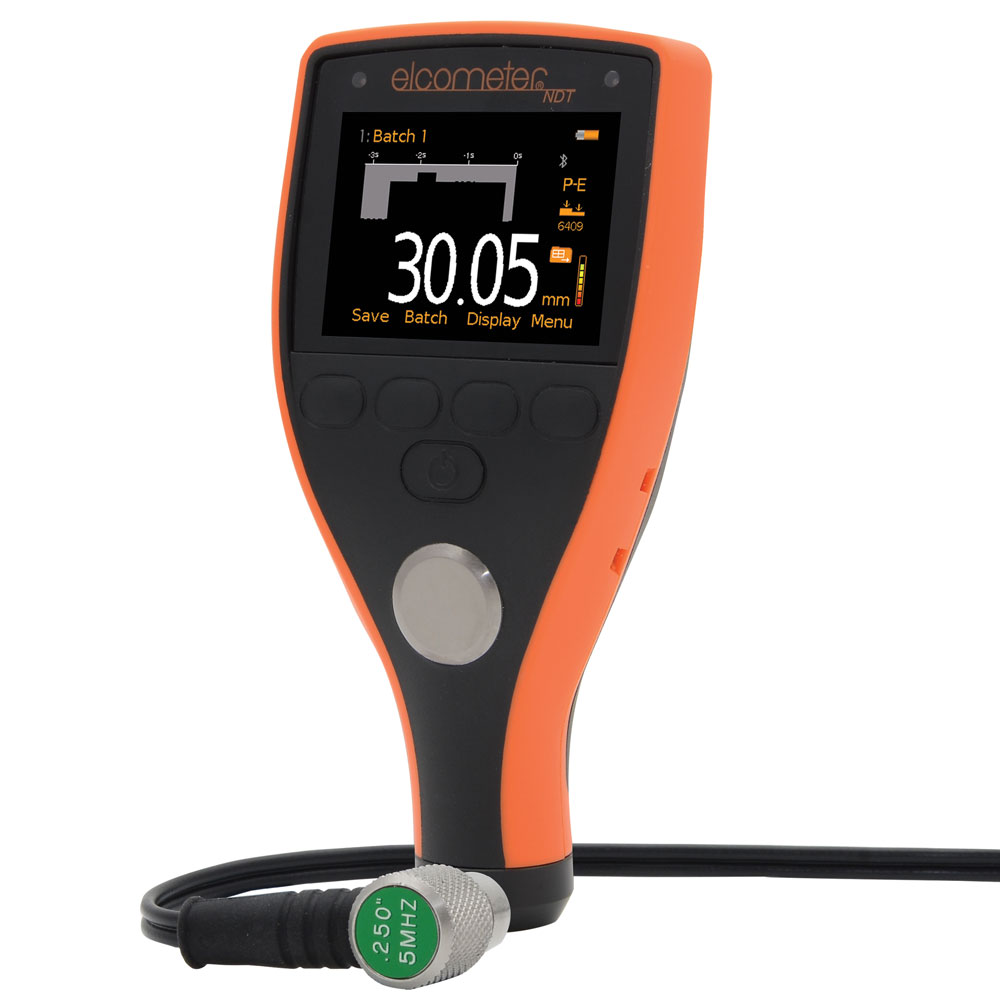

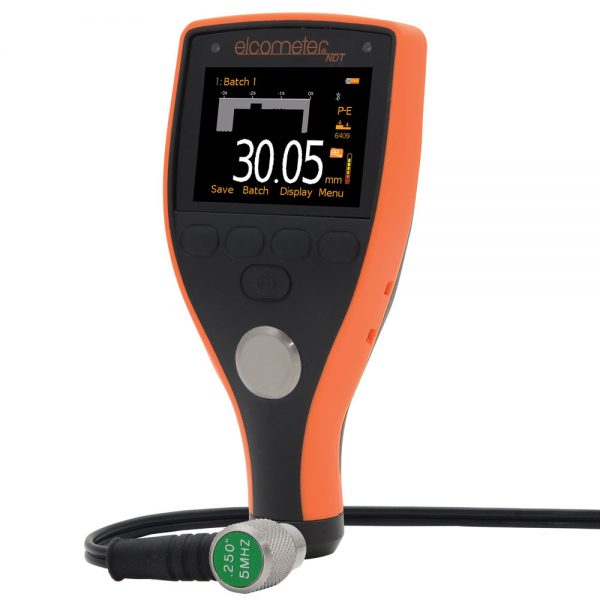

Jauge d’épaisseur de matériau MTG8

le MTG8 possède toute les caractéristiques et fonctionnalités nécessaire pour mesurer l’épaisseur de matériaux et la vitesse de propagation du son dans tous les matériaux

Catégories : ,
Marque:elcometer
Brands

Le MTG8 est le modèle top de la gamme; il possède toutes les caractéristiques et fonctions pour mesurer l’épaisseur et la vélocité de presque tous les matériaux dans de nombreux domaines d’application.

En plus des caractéristiques des jauges MTG2, MTG4 et MTG6, le modèle MTG8 permet de mémoriser trois modèles de calibration. Après l’avoir sauvegardée, l’utilisateur peut simplement sélectionner une calibration dans la mémoire sans besoin de re-calibrer la jauge. C’est une fonction très utile quand on mesure des matériaux d’épaisseurs diverses. Grâce à la fonction alpha-numérique de la jauge, il est possible de renommer les mémoires de calibration.

Statistiques

Le MTG8 permet à l’utilisateur de définir des limites haute et basse avec signal visuel & sonore du type accepté/refusé. Les limites peuvent être définies pour des mesures individuelles ou pour un lot complet. Si l’une des mesures prises se situe en dehors des limites définies, la valeur et l’icône de limite virent au rouge, la LED rouge clignote et une alarme retentit pour signaler immédiatement une zone problématique.

Mode d’affichage

La jauge MTG8 possède un mode différentiel; une fois la valeur d’épaisseur nominale définie par l’utilisateur, la jauge affiche la valeur mesurée ainsi que l’écart par rapport à la valeur nominale pour aider à repérer les zones où l’épaisseur du matériau est inférieure ou supérieure aux spécifications.

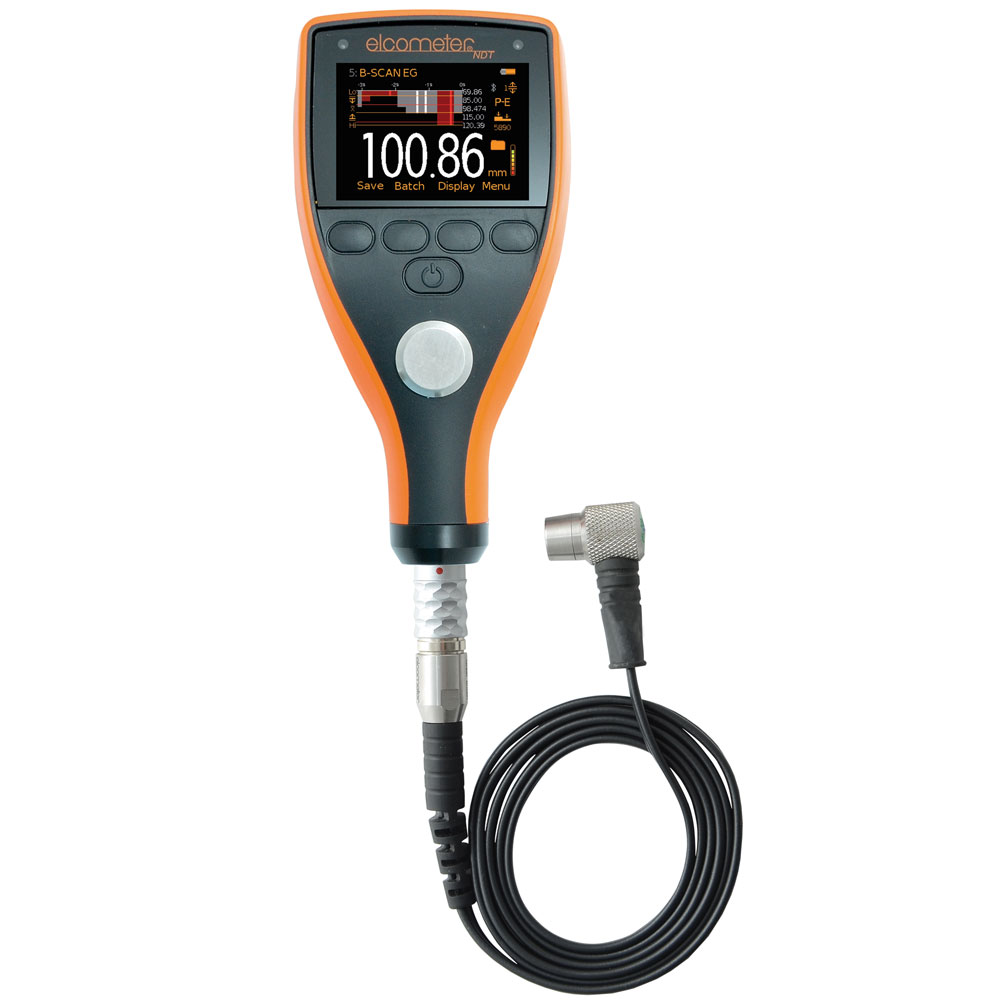

Le B-Scan basé sur le temps, transversal en deux dimensions fournit une vue graphique du matériau testé idéale pour les analyses en profondeur. Le zoom du B-Scan peut être réglé en automatique ou défini par l’utilisateur pour l’analyse détaillée d’une zone précise.

Acquisition de données

Le MTG8 permet d’enregistrer 100 000 mesures dans 1 000 lots séquentiels ou en grille. Les lots en grille stockent les mesures dans un format de type feuille de calcul. La fonction Obst permet à l’utilisateur d’indiquer une obstruction dans la grille.

Sortie de données

Compatible avec ElcoMaster®, PC et Mobile App. Les données peuvent être transférées par liaison USB ou Bluetooth® directement sur PC ou dispositifs mobiles équipés d’iOS ou Android™ pour analyse ultérieure et création de rapports d’inspection.



MTG8 Material Thickness Gauge

mfi logo

 Caractéristiques:

  • Modes Écho – Pulsé (P-E), Écho- Écho ThruPaint™ & Vélocité (VM)
  • Options de calibration : 2 Points, 1-Point, Matériau, Vélocité, Epaisseur donnée et Usine
  • Possibilité de mémoriser trois calibrations au choix
  • Taux de mesure sélectionnable par l’utilisateur : 4, 8, 16 mesures par seconde
  • Résolution de lecture au choix: 0.1 mm (0.01”) ou 0.01 mm (0.001”)

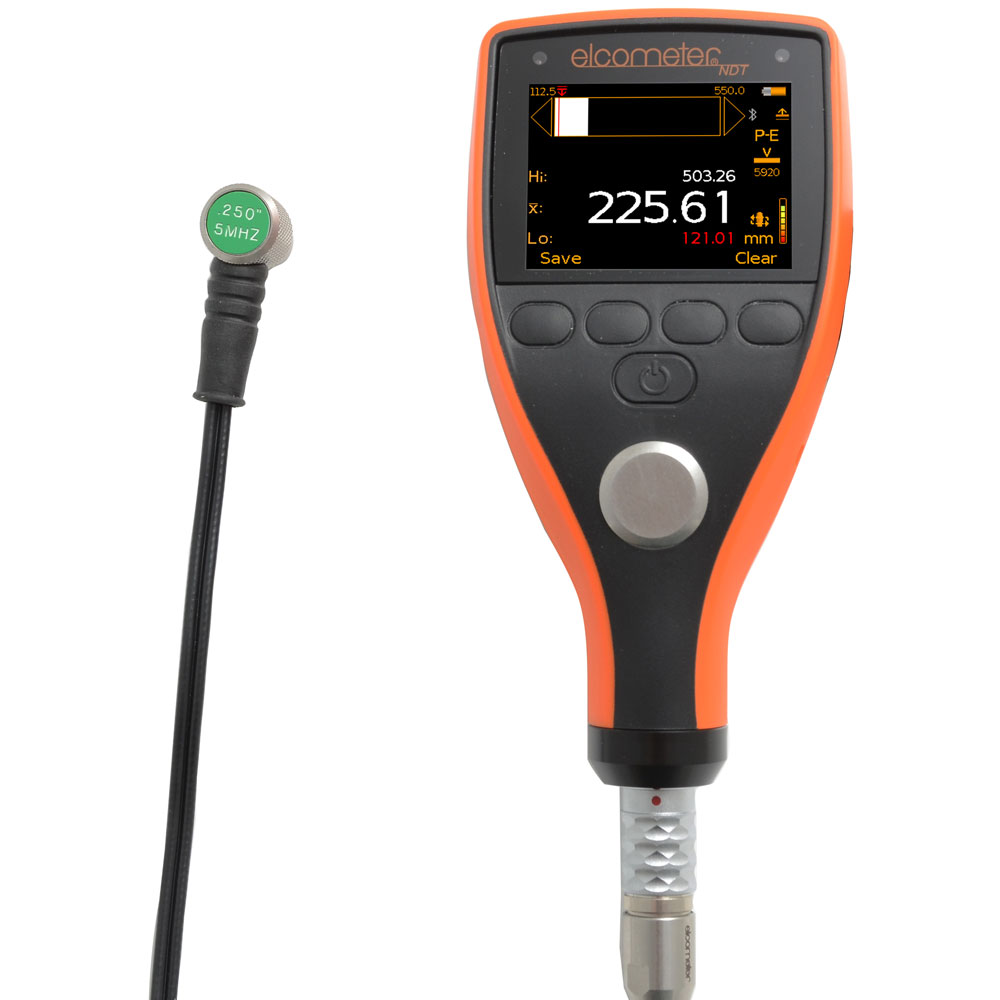

  • Mode Scan
  • Mesures, statistiques sélectionnées, barre graphique et graphe de séquence, B-Scan & mode Différentiel
  • Capacité mémoire : 100 000 mesures dans 1 000 lots séquentiels ou ‘Grille’
  • Limites haute et basse définissables par l’utilisateur avec signal visuel & sonore du type accepté/refusé
  • Sortie USB et Bluetooth® vers logiciel ElcoMaster® et ElcoMaster®Mobile Apps

Select a transducer



Pulsed Echo (P-E) Measurement Mode Echo Echo (E-E) Measurement Mode Velocity Mode (VM) Measurement Mode Measurement Rate of 4Hz Measurement Rate of 8Hz Measurement Rate of 16Hz B-Scan Display Mode



Elcometer MTG8 : Made for iPhone 6 Plus, iPhone 6, iPhone 5s, iPhone 5c, iPhone 5, iPhone 4s, iPhone 4, iPad Air 2, iPad mini 3, iPad Air, iPad mini 2, iPad (3ème et 4ème génération), iPad Mini, iPad 2, et iPod touch (4ème et 5ème génération). “Made for iPod”, “Made for iPhone” et “Made for iPad” signifie qu’un accessoire électronique a été conçu pour se connecter spécifiquement à un iPod, iPhone ou iPad respectivement, et a été certifié par le développeur pour répondre aux standards de performance d’Apple. Apple n’est pas responsable du bon fonctionnement de cet appareil ou de sa conformité aux normes réglementaires et de sécurité. L’utilisation de cet accessoire avec un iPod, iPhone ou iPad peut affecter les performances sans fil. iPad, iPhone, et iPod touch sont des marques déposées d’Apple Inc., enregistrées aux Etats-Unis et dans d’autres pays. App Store est une marque déposée d’Apple Inc., enregistrées aux Etats-Unis et dans d’autres pays.
Compatible avec les appareils mobiles équipés du logiciel Android version 2.1 et suivantes.

caractéristiques techniques

Code article (avec transducteur)1

MTG8BDL-TXC

Code article (Numéro de modèle)

MTG8BDL

Structure de menu multilingue simple d’emploi

 ■

Robuste, résistant aux chocs, à l’eau et à la poussière équivalent IP54

 ■

Ecran couleur lumineux avec rétroéclairage permanent

 ■

Capteur de lumière ambiante avec luminosité réglable

 ■

Ecran TFT 6 cm (2.4″) résistant aux solvants et à la rayure

 ■

Touches d’analyse larges

 ■

Alimentation par prise USB via PC

 ■

Actualisation2 du logiciel de la jauge via ElcoMaster®

 ■

Garantie de la jauge : 2 ans3

 ■

40 limites à définir avec signal visuel & sonore du type accepté/refusé

 ■

Taux de mesure

4, 8, 16Hz4

Mode de mesure

 Plage de mesures5 Précision6

Impulsion-Écho (P-E)

 0,63-500mm
(0,025-20″)		 ±0,05mm (0,63-9,99mm)
±0,5% (10,00-500,00mm)		 ±0,004″ (0,025-0,393″)
±0,5% (0,394-20,00″)		 ■

Écho-Écho ThruPaint™ (E-E)

 2,54-20,00mm
(0,100-0,787″)		 ±0,05mm (2,54-9,99mm)
±0,5% (10,00-20,00mm)		 ±0,004″ (0,100-0,393″)
±0,5% (0,394-0,787″)		 ■

Mode Vélocité (VM)

 1 250-10 000m/s (0,0492 – 0,3937in/µs) ■

Unités de mesure

mm ou inches

 ■

m/s, inch/µs

 ■

Témoin de stabilité / répétabilité

 ■

Mode d’affichage :

Mesures

 ■

Statistiques sélectionnées

 ■

Barre graphique d’épaisseur scannée

 ■

Graphe de séquence

 ■

Mesures et Différentiel

 ■

Vue transversale B-Scan

 ■

Résolution de lecture au choix

Basse ; 0.1mm, 0.01 Inch, 10m/s, ou 0.001 in/μs

 ■

Haute ; 0.01mm, 0.001 Inch, 1m/s, ou 0.0001 in/μs

 ■

Statistiques

Nombre de mesures, n; Valeur moyenne, x ; Ecart type, σ.

 ■

Valeur mini, Lo; Valeur maxi, Hi

 ■

Valeur de limite basse haute

 ■

Valeur de lecture de plage

 ■

Valeur nominale

 ■

Nombre de mesures inférieures à la limite basse

 ■

Nombre de mesures supérieures à la limite haute

 ■

Options de calibration

Zéro (à l’aide du disque Zéro intégré)

 ■

1 – point

 ■

2 – points

 ■

Sélection du matériau; 39 matériaux pré-sélectionnés

 ■

Usine: retour à la calibration Usine

 ■

Vélocité (vitesse du son)

 ■

Valeur d’épaisseur connue

 ■

Caractéristiques de calibration

Verrou Calibration; grâce au ‘Blocage PIN’ en option

 ■

Fonction ‘Test calibration’

 ■

Mémoire calibration : 3 modèles de calibration programmables

 ■

Avertissement mesure hors calibration

 ■

Acquisition de données

Nombre de mesures

 100 000

Nombre de lots

 1 000

Lot séquentiel

 ■

Lot en grille

 ■

Mode Lot taille fixe; avec liaison vers lot

 ■

Fonction ‘Obstruct’: pour entrer ‘Obst’ dans un emplacement de la grille

 ■

Supprimer la dernière mesure

 ■

Horodatage

 ■

Revoir, effacer & supprimer les lots

 ■

Nom de lot alphanumérique; choix utilisateur

 ■

Revoir lot sous forme graphique

 ■

Sortie de données

USB; vers PC

 ■

Bluetooth® vers PC, AndroidTM & iOS devices

 ■

Logiciel ElcoMaster®

 ■

Type de transducteur

Bi-composant

Reconnaissance auto transducteur

 ■

Correction auto propagation en V

 ■

Type de piles7

2 x AA

Durée de vie piles7

 Alcaline : 15 heures
Lithium : 28 heures

Température de fonctionnement

-10 à 50°C (14 à 122°F)

Dimensions (l x h x p)

145 x 73 x 37mm (5,7 x 2,84 x 1,46″)

Poids de la jauge (av. piles)

210g (7,4oz)

Colisage

Jauge Elcometer MTG8DL, transducteur angle droit 5MHz 1/4″, couplant,
dragonne, 3 protections d’écran, étui de protection, valise de transport en plastique,
2 x piles AA, certificat de calibration, Câble USB, logiciel ElcoMaster®,
carte d’extension de garantie à deux ans, mode d’emploi

NORMEN:

ASTM E797, EN 14127, EN15317

1 MTG livré avec transducteur angle droit 5MHz 1/4″

2 Connexion Internet requise

3 Extension de garantie gratuite à deux ans pour les jauges MTG & PTG dans les 60 jours suivant la date

4 Réglage par défaut en mode scan : 16 Hz (sélectionnable par l’utilisateur)

5 Selon matériau mesuré et transducteur utilisé

6 Sur acier

7 Livré avec Alcaline, possibilité d’utiliser des piles Lithium et rechargeables avec les jauges, utilisation continue à 1 mesure par seconde

sondes

Transducteurs MTG

La gamme de transducteurs MTG possède une fonction intelligente de reconnaissance automatique pour garantir une identification correcte de la sonde en cas de changement de transducteur.

 MTG Transducer











Adaptées à la mesure de

Adaptées pour

Référence

Diamètre
Sonde

Caractéristiques
Sonde

Amortissement

ThruPaint™

Fonte

Plastiques

Plastiques

fins

Fibreglass

Fibre

de verre

Acier

Verre

Aluminium

Titane

MTG4

MTG6

MTG8


1.00 MHz Sonde sonique bi-composants

TXC1M00EP-2

1/2″

Angle droit

S



■

■



■



■


2.25 MHz Sonde sonique bi-composants

TXC2M25CP-2

1/4″

Angle droit

S



■

■

■



■

TXC2M25EP-2

1/2″

Angle droit

S



■

■



■



■


3.50 MHz Sonde sonique bi-composants

TXC3M50EP-1

1/2″

Angle droit

S

■

■



■



■


5.00 MHz Sonde sonique bi-composants

TXC5M00BP-4

3/16″

Angle droit

S



■



■

■



■

TXC5M00CP-4

1/4″

Angle droit

S



■



■

■



■

TXC5M00CP-10

1/4″

Angle droit

HD

■



■



■

■



■

TXC5M00CP-8

1/4″

Haute température1

 S



■



■

■



■

TXC5M00EP-3

1/2″

Angle droit

S



■



■

■



■


7.50 MHz Sonde sonique bi-composants

TXC7M50BP-3

3/16″

Angle droit

S



■



■

■

■



■

TXC7M50CP-4

1/4″

Angle droit

S



■



■

■

■



■

TXC7M50CP-6

1/4″

Angle droit

HD

■



■



■

■

■



■


10.0 MHz Sonde sonique bi-composants

TXC10M0BP-1

3/16″

Angle droit

S



■

■

■

■

TXC10M0CP-4

1/4″

Angle droit

S



■

■

■

■

1 Sondes haute température pour mesures jusqu’à 343° C (650° F)

Toutes les sondes sont livrées avec certificat de calibration.

accessoires

Jeux d’étalons de calibration
Code article Description

T920CALSTD-SET1

 Jeu d’étalons de calibration;
Epaisseur nominale; 2-30mm (0.08-1.18″)1
Composé de cales de; 2, 5, 10, 15, 20, 25 & 30mm (0.08, 0.20, 0.39, 0.59, 0.79, 0.98 & 1.18″), complet avec support et certificat de calibration.

T920CALSTD-SET2

 Jeu d’étalons de calibration;
Epaisseur nominale; 40 – 100mm (1.57 – 3.94″)1
Composé de cales de; 40, 50, 60, 70, 80, 90 & 100mm (1.57, 1.97, 2.36, 2.76, 3.15, 3.54 & 3.94″), complet avec support et certificat de calibration.

T920CALSTD-HLD

Support pour étalons de calibration

Pour épaisseurs jusqu’à 100 mm (3.34″)

Etalons de calibration individuels
Code article

Epaisseur nominale (mm)

Epaisseur nominale (inches)1

T920CALSTD-2

 2 0.078

T920CALSTD-5

 5 0.196

T920CALSTD-10

 10 0.393

T920CALSTD-15

 15 0.590

T920CALSTD-20

 20 0.787

T920CALSTD-25

 25

0.984

T920CALSTD-30

 30 1.181

T920CALSTD-40

 40 1.574

T920CALSTD-50

 50

1.966

T920CALSTD-60

 60

2.362

T920CALSTD-70

 70

2.755

T920CALSTD-80

 80

3.149

T920CALSTD-90

 90

3.543

T920CALSTD-100

 100 3.937

Gel couplant ultrasonique

T92015701

Gel couplant ultrasonique; 120ml (4fl oz)

T92015701-5

Gel couplant ultrasonique; 120 ml (4 fl oz); flacon boîte de 5

T92024034-7

Gel couplant ultrasonique; 300ml (10fl oz)

T92024034-8

Gel couplant ultrasonique; 500ml (17fl oz)

T92024034-3

Gel couplant ultrasonique; 3.8l (1 US Gallon)

T92024034-9

Gel couplant ultrasonique haute température; 60ml (2fl oz)

T92024034-10

Gel couplant ultrasonique haute température ; 60 ml (2fl oz); boîte de 2



Adaptateur pour transducteur

Ces adaptateurs permettent d’utiliser des transducteurs mono- et bi-composants, ‘non intelligents’ ou des transducteurs avec connecteur Lemo Elcometer ou d’autres fabricants avec les jauges des gammes MTG & PTG.

Code article

Description

T92024911 Bi-composants2

Adaptateur pour transducteur
