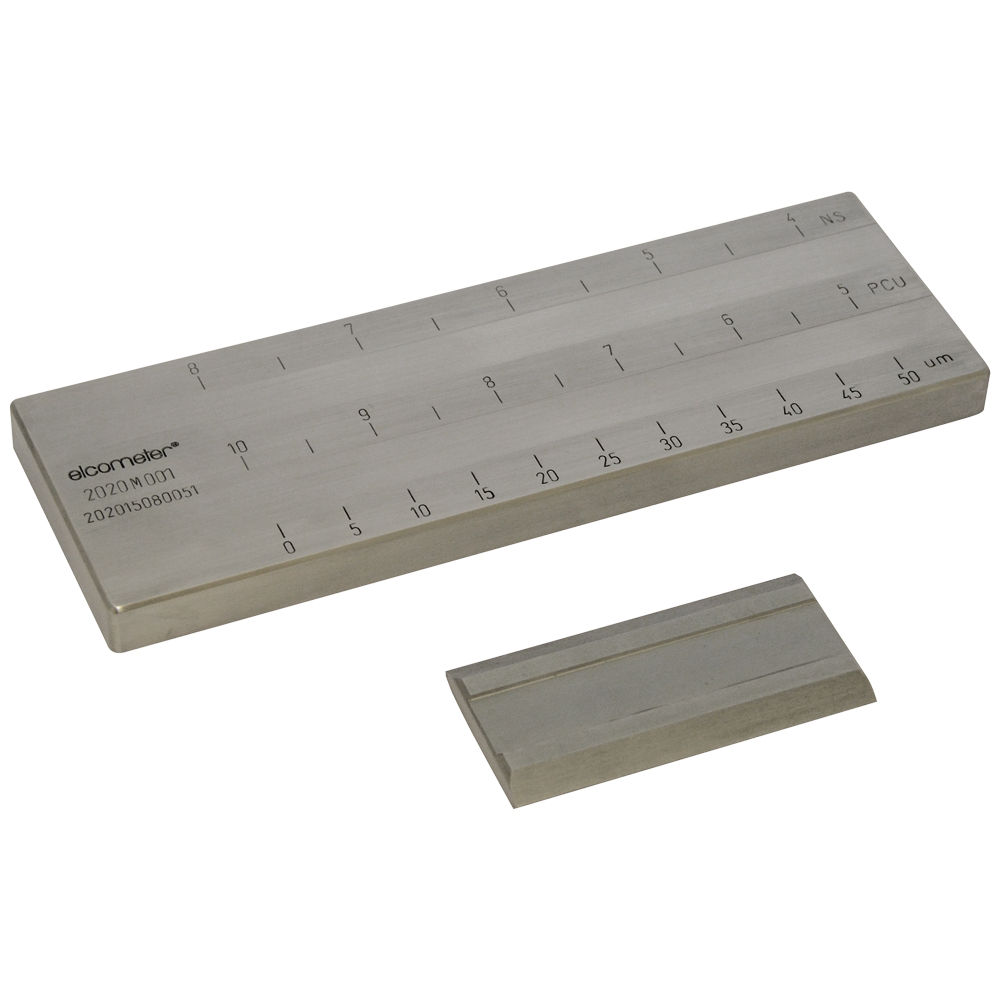

Gamme de jauges a deux canaux permettant de mesurer la taille des particules et la finesse des moutures.
Ces jauges à canal sont en acier inoxydable trempé et possèdent deux rainures à pente progressive (selon le modèle choisi).

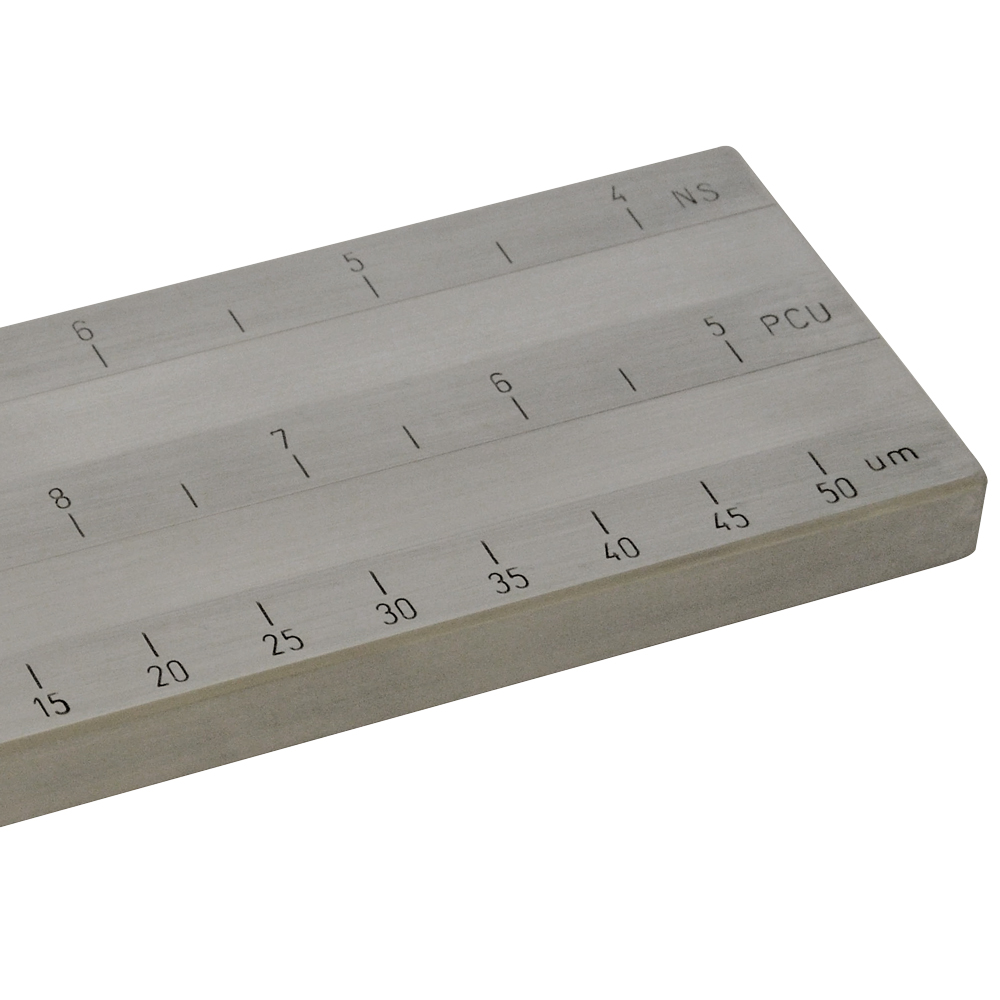

Gradués en microns, mils, NS (Hegman) ou PCU (Nord), les jauges ont une précision de ± 3μm (0.12mil) ou ± 5%, la valeur la plus élevée étant retenue. La largeur de gorge pour tous les modèles est de 12 mm (0,47 ”) avec une longueur de gorge de 127 mm (5,0”).
Comment utiliser une jauge de finesse de mouture
Le matériau est placé sur la partie la plus profonde de la rainure et, à l’aide du grattoir fourni, dessiné la pente – la taille des particules est indiquée à l’endroit où le matériau s’arrête. |
Numéro d’article | Modèle | Intervalle | Hegman (NS) | Nord (PCU) | L’obtention du diplôme | Certificat | |||
Métrique | Impérial | µ m | mils | µ m | mils | ||||
K0002020M003 | – | Elcometer 2020/3 | 0-15 | – | 8-7 | 10-9 | 1,5 | – | ο |
K0002020M004 | K0US2020M004 | Elcometer 2020/4 | 0-25 | 0-1 | 8-6 | 10-8 | 2,5 | 0,1 | ο |
K0002020M001 | K0US2020M001 | Elcometer 2020/1 | 0-50 | 0-2 | 8-4 | 10-5 | 5 | 0,2 | ο |
K0002020M002 | K0US2020M002 | Elcometer 2020/2 | 0-100 | 0-4 | 8-0 | 10-0 | dix | 0.5 | ο |
Dimensions | 180 x 40 x 12 mm (7,1 x 1,6 x 0,5 « ) | ||||||||
Poids | 1,36 kg (3 lb) | ||||||||
Liste de colisage | Elcometer 2020 Fineness of Grind Jauge, grattoir, boîtier en plastique et mode d’emploi |
NORMES:
ASTM D 1210, AS / NZS 1580.204.1, DIN 53203, EN 21524, FTMS 141 4411.1, ISO 1524, JIS K 5600-2-5, NF T30-046 Les
normes en gris ont été remplacées mais sont toujours reconnues dans certaines les industries.
ο Certificat d’étalonnage facultatif disponible
KT002020N001 | Grattoir de remplacement pour Elcometer 2020 |
