Elcometer 1615 Variable Impact Tester

Utilisé pour évaluer la résistance d’un revetement à l’impact en utilisant des méthodes direct et indirect .

Catégories : Equipement de laboratoire et de test physique, Peintures & Revêtements

Marque:elcometer

Description
caractéristiques techniques
accessoires

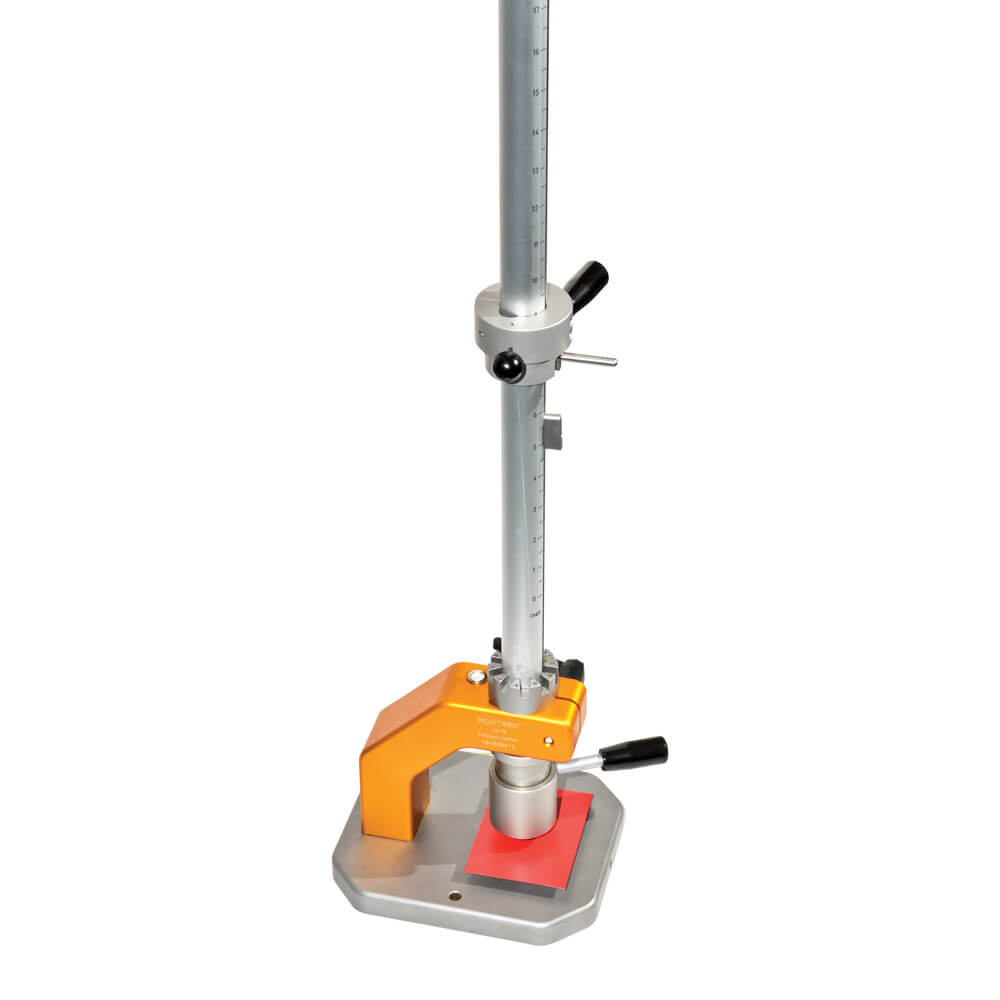

Le testeur à impact variable Elcometer 1615 est un instrument simple à utiliser, idéal pour évaluer la résistance d’un revêtement aux chocs (allongement, fissuration ou pelage).

Plaque de base passivée robuste et bras anodisé pour une longue durée de vie
Tube gradué avec marques gravées
Mécanisme de libération du poids rapide et sûr
Niveau à bulle intégré pour s’assurer que le testeur est perpendiculaire pour des résultats précis
Collier d’arrêt avec 10 réglages compris entre 2 mm et 15 mm pour modifier la profondeur d’impact lorsque vous travaillez conformément aux normes ISO, fourni avec les kits A, D et F
Pince pour échantillon facile à installer – l’échantillon test peut être sécurisé ou libéré d’une simple rotation de la poignée de la pince fournie avec les kits A, D et F
Loupe x 10

Il existe deux méthodes d’essai d’impact: soit un poids auquel un poinçon hémisphérique est attaché tombe sur une tôle revêtue, soit un poids s’applique à un poinçon hémisphérique qui repose sur la tôle revêtue.

Le testeur d’impact Elcometer 1615 est un ensemble universel avec l’option de six kits différents offrant la fonctionnalité pour diverses méthodes de test d’impact.

L’éprouvette est fixée à l’aide de la pince à dégagement rapide. Le poids est soulevé à la hauteur prédéterminée et peut être réglé à l’aide du dispositif à collier ajustable. Le poids est ensuite relâché et la déformation résultante est observée.

L’unité de base est commune à tous les tests. Il vous suffit de sélectionner le kit de test d’impact adapté à vos besoins.

	Kits de testeurs à impact variable Afin de tester un échantillon conformément à une norme spécifiée, un certain nombre de kits ont été créés pour fournir un seul testeur d’impact qui, en utilisant le kit approprié, permet à l’utilisateur de travailler conformément à un large éventail de normes nationales et internationales. .
	Tube gradué Le tube comporte des inscriptions graduées clairement gravées en kg-c et lb-pouce pour assurer la précision et un mécanisme de relâchement du poids rapide et sûr qui maintient le poids en toute sécurité et permet un relâchement en douceur. Hauteur du tube: 1000mm (39 « ).

	Collier d’arrêt Le collier d’arrêt, fourni avec les kits A, D et F ou en tant qu’accessoire optionnel, permet de limiter la profondeur de pénétration. En tournant le collier d’arrêt, l’utilisateur peut sélectionner la profondeur requise entre 2 et 15 mm (0.08 – 0.06 « ). Valeurs: 2,3,4,5,6,7,8,9,10 et 15mm (0,08, 0,12, 0,16, 0,20, 0,24, 0,28, 0,31, 0,35, 0,39 et 0,60 « ). Chaque testeur de choc est fourni avec un Niveau à bulle intégré assurant une configuration précise avant tout test.

	Unité de base Les testeurs d’impact variable Elcometer 1615 sont conçus pour répondre à un large éventail de normes nationales et internationales. Sélectionnez simplement le kit approprié et fixez le poinçon, la matrice et les accessoires à l’unité de base. Matrice interchangeable – permet à l’utilisateur d’adapter la matrice à la taille du poinçon correspondant pour se conformer à la norme ou à la méthode requise. La pince d’échantillon facile à réparer en option permet à l’utilisateur de sécuriser rapidement et en toute sécurité l’échantillon.

caractéristiques techniques

Testeur à impact variable
Numéro d’article	La description
K0001615M201	Elcometer 1615 Impact Tester Unité de base universelle et tube
Poids	10,6 kg (23,34 lb)
Dimensions	1460 x 200 x 165 mm (57,5 x 8,0 x 6,5 « )
Liste de colisage	Elcometer 1615 Impact Tester avec base passivée, niveleur de bulle intégré, tube gradué, mécanisme de libération du collier et mode d’emploi

Kits de testeur d’impact
Numéro d’article	La description	Certificat
KT001615KITA	Le kit de testeur d’impact A Elcometer 1615 est conforme à la norme ISO 6272: 1993	ο
KT001615KITB	Le kit de testeur d’impact B Elcometer 1615 répond à la norme ISO 6272, partie 2: 2002	ο
KT001615KITC	Le kit de testeur d’impact C Elcometer 1615 répond aux normes ASTM D2794, méthode 2, BS6496: 1984, EN 12206-1	ο
KT001615KITD	Le kit de testeur d’impact D Elcometer 1615 doit répondre aux normes ISO 6272 Partie 1: 2002, BS EN ISO 6272-1: 2004	ο
KT001615KITE	Le kit de testeur d’impact Elcometer 1615 conforme à la norme NF T30-017: 1989	ο
KT001615KITF	Le kit de testeur d’impact F Elcometer 1615 répond aux normes ISO 6272: 1993 et ISO 6272-2: 2002	ο
KT001615KITG	Elcometer 1615 Kit G conforme à la norme BS EN ISO 6272-2: 2011	ο
Liste de colisage	Kit A : poids en baisse de 1 kg (2,2 lb) avec un poinçon de 20 mm (0,79 po); Matrice de 27 mm (1,06 ”) avec vis de fixation; pince à échantillon avec deux vis de fixation; collier d’arrêt *; Clé hexagonale de 3 mm (0,12 po) et 4 mm (0,16 po) et mode d’emploi
	Kit B : Poids en baisse de 1 kg (2,2 lb) avec pénétrateur statique avec perforateur de 15,9 mm (0,6 po); Poinçon de 12,7 mm (0,5 po);Matrice de 16,3 mm (0,64 ”) avec vis de fixation; Clé hexagonale de 3 mm (0,12 po) et mode d’emploi
	Kit C : Poids en chute de 2 lb (908 g) avec pénétrateur statique avec poinçon de 15,9 mm (0,6 po); Matrice de 16,3 mm (0,64 ”) avec vis de fixation; Clé hexagonale de 3 mm (0,12 po) et mode d’emploi
	Kit D : poids en baisse de 1 kg (2,2 lb) avec poinçon de 20 mm (0,79 po) et clé d’arrêt; Matrice de 27 mm (1,06 ”) avec vis de fixation;collier d’arrêt *; pince à échantillon avec vis de fixation; Clé hexagonale de 3 mm (0,12 po) et 4 mm (0,16 po) et mode d’emploi
	Kit E : poids en baisse de 400 g (0,9 lb) avec un poinçon de 23 mm (0,90 po); Matrice de 22 mm (0,87 po) avec vis de fixation; Clé hexagonale de 3 mm (0,12 po) et mode d’emploi
	Kit F : Poids en baisse de 1 kg (2,2 lb) avec un poinçon de 20 mm (0,79 po); Matrice de 27 mm (1,06 ”) avec vis de fixation; Poids en baisse de 1 kg (2,2 lb) avec un poinçon de 12,7 mm (0,5 po); pince à échantillon avec deux vis de fixation; Matrice de 16,3 mm (0,64 ”) avec vis de fixation; collier d’arrêt *; pénétrateur statique avec poinçon de 15,9 mm (0,6 po); Clé hexagonale de 3 mm (0,12 po); Clé hexagonale de 4 mm (0,16 po) et mode d’emploi
	Kit G : poids en baisse de 1 kg (2,2 lb) avec un pénétrateur statique de 15,9 mm (0,62 ”) avec poignée et perforateur; Pénétrateur statique de 12,7 mm (0,5 po) avec poignée et perforateur; Matrice de 16,3 mm (0,64 ”) avec vis de fixation; guide de guidage avec deux vis de fixation; Clé hexagonale de 3 mm (0,12 po); Clé hexagonale de 4 mm (0,16 po)

NORMES:
ASTM D 2794, ASTM D 5420, AS / NZS 1580.406.1, BS 6496: 1984, BS 3900-E13, ECCA T5, EN 12206-1: 2004, EN 13523-5, ISO 6272: 1993, ISO 6272- 1, ISO 6272-2, JIS K 5600-5-3: 1999, NFT30-017: 1989 Les

normes en gris ont été remplacées mais sont toujours reconnues dans certaines industries.

* Valeurs: 2, 3, 4, 5, 6, 7, 8, 9, 10 et 15 mm (0,08, 0,12, 0,16, 0,20, 0,24, 0,28, 0,31, 0,35, 0,39 et 0,60 « )

ο Certificat d’étalonnage facultatif disponible.

accessoires

Les poinçons sont universels et peuvent être utilisés avec un poids en baisse ou comme poinçon reposant sur l’échantillon

		Convient pour le kit
		UNE	B	C	ré	E	F	g
KT001615N201	Poids en baisse supplémentaire de 1 kg (2,2 lb), diamètre de 24,6 mm (0,97 « )				■
KT001615N221	Poids en baisse supplémentaire de 1 kg (2,2 lb), diamètre de 25,0 mm (0,98)	■					■	■
KT001615N226	Diamètre de 20 mm (0,79 po) (diamètre extérieur 25 mm)	■					■
KT001615N215	Poinçon de 12,7 mm (0,5 « ) de diamètre		■				■
KT001615N205	Poinçon de 15,9 mm (0,6 « ) de diamètre		■	■			■
KT001615N206	Diamètre de 20 mm (0,79 « )				■
KT001615N207	Poinçon de diamètre 23mm (0.9 « )					■
KT001615N216	Pénétrateur statique avec poinçon de 12,7 mm / 0,5 po de diamètre							■
KT001615N217	Pénétrateur statique avec poinçon de 15,9 mm / 0,6 po de diamètre							■
KT001615N208	Collier d’arrêt	■			■		■
KT001615N209	Exemple de mécanisme de serrage	■			■		■
KT001615N210	Mécanisme de libération du poids	■	■	■	■	■	■	■
KT001615N211	Tube gradué de remplacement	■	■	■	■	■	■	■
KT001615N212	16.3mm (0.64 « ) Die		■	■			■
KT001615N232	16.3mm (0.64 ”) Die (avec 1,5mm Rayon)							■
KT001615N213	22mm (0.67 « ) Die					■
KT001615N214	27mm (1.06 « ) Die	■			■		■
